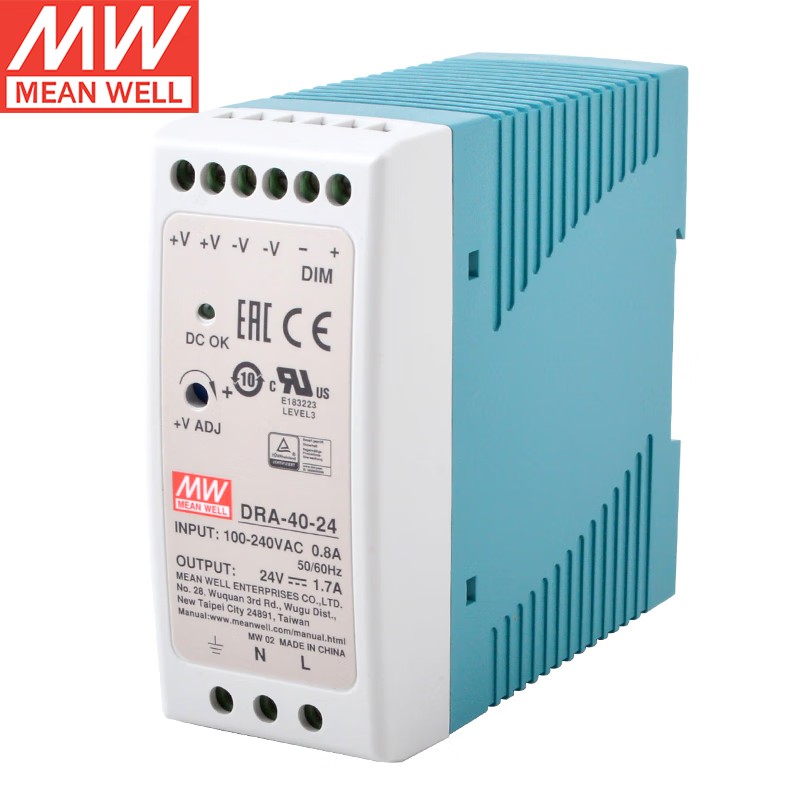

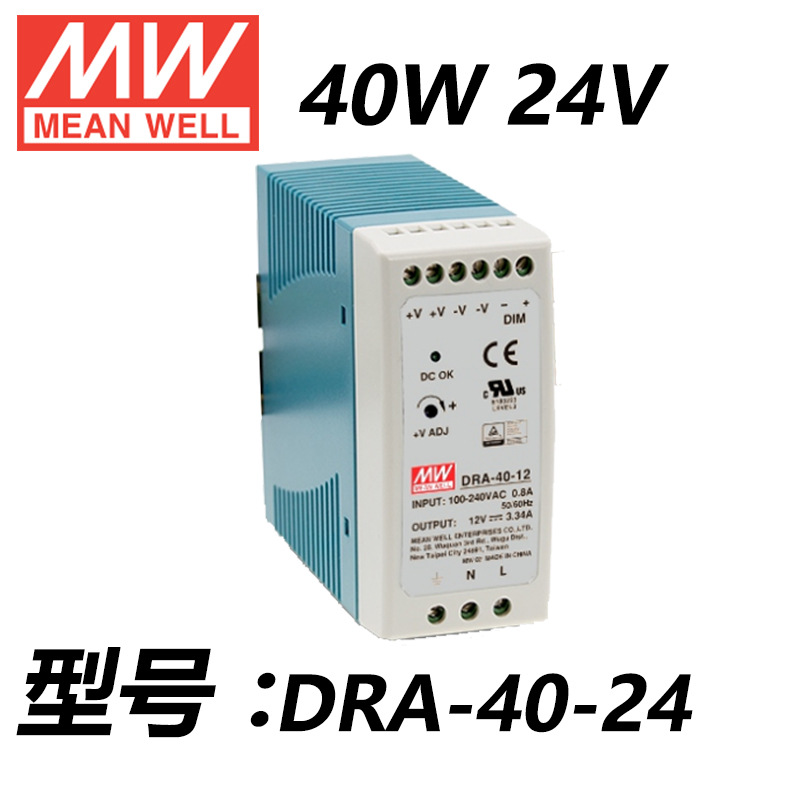

DRA-40-24 40W单组输出明纬电源供应器

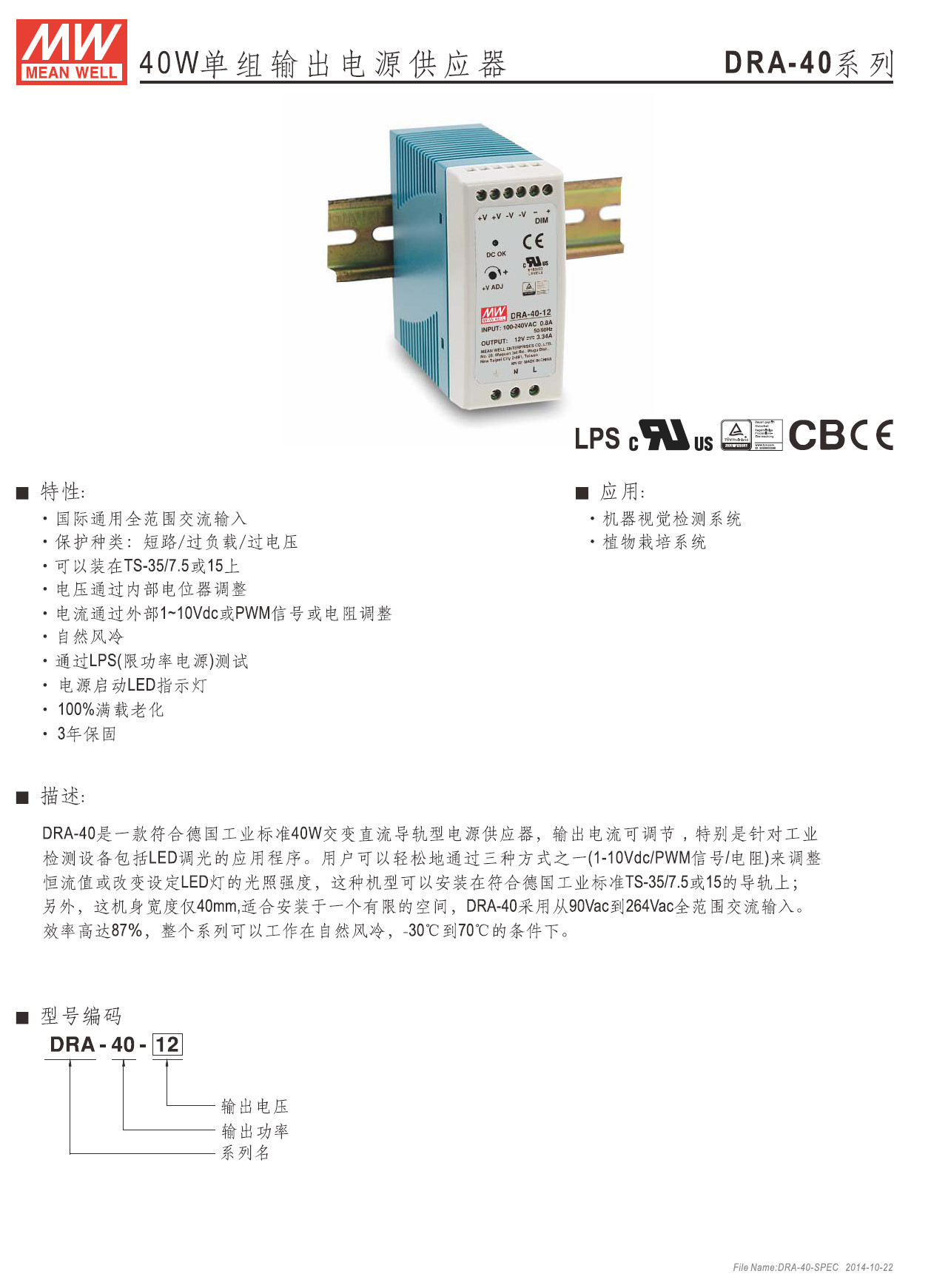

产品简介

DRA-系列是一款符合德国工业标准的40-60瓦交流变直流的导轨型电源供应器,输出电流可调节,特别是针对工业检测设备包括LED调光的应用程序,用户可以通过三种方式之一(1～10Vdc,PWM和电阻)来调整恒流值,或者改变设定LED灯的光照强度,这种机型可以安装于 DIN rail TS35/7.5 或 35/15的导轨上.该机型的另外一个特点是输出电压可设定的范围很宽，可以覆盖12-15V，24-30V之间的任何输出电压。另外,该机型机身宽度仅40mm,适合安装于一个有限的空间,DRA系列采用从90Vac到264Vac全范围交流输入.效率高达87%,整个系列可以工作在自然风冷,-30～+70℃的条件下,广泛应用于机器视觉检测系统和植物栽培系统等工业自动化领域。

产品特点

全球通用全范围交流输入电压
安装于DIN导轨TS35/7.5或15

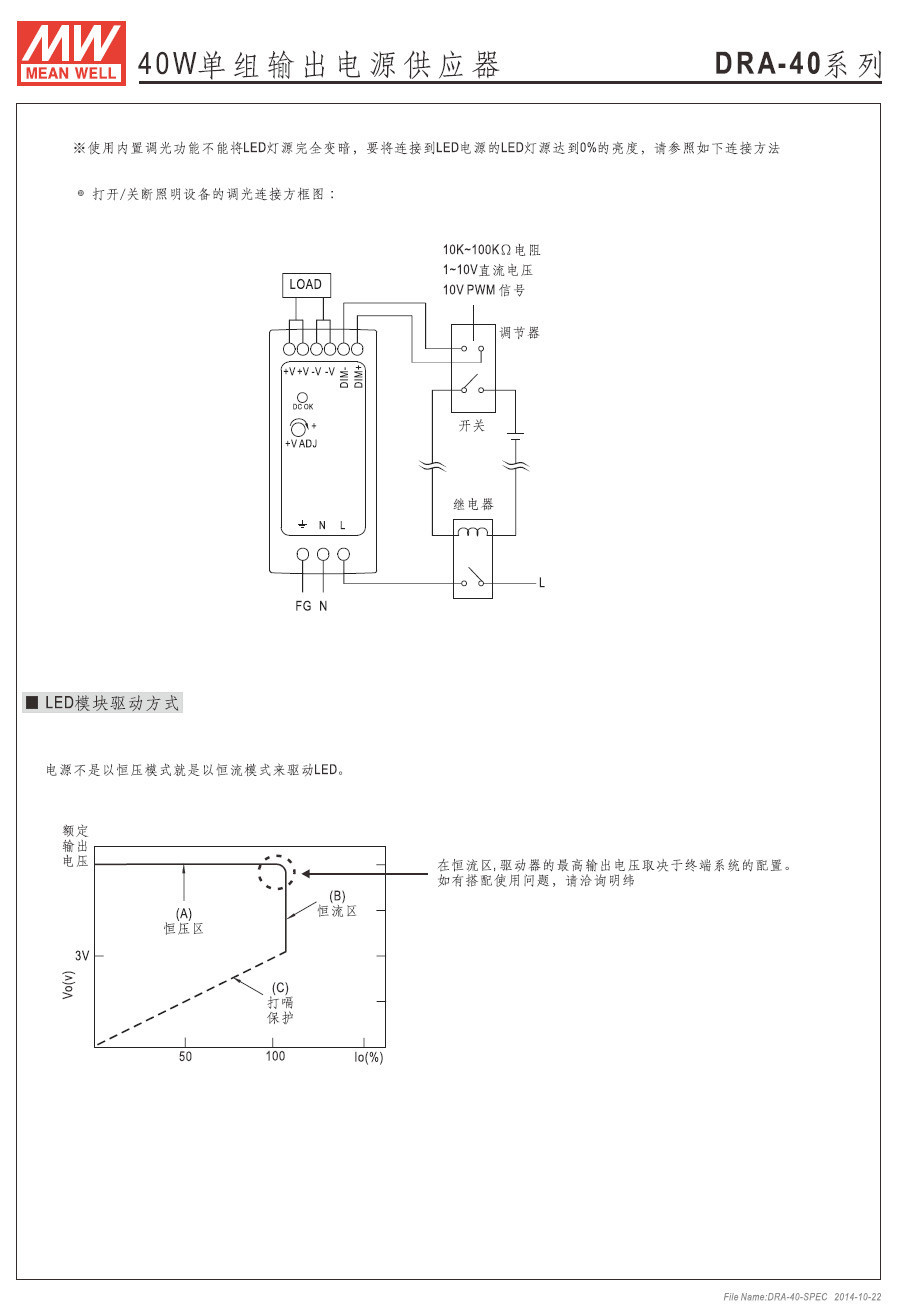

输出电流可调10～100%(调节方式:1～10Vdc,PWM和电阻)
有短路保护/过载保护/过电压保护
国际安规认证UL/CUL/TUV/CB/CE
LED指示工作状态
通过LPS(限功率电源)测试
自然通风冷却
电压通过内部电位器调整
100%满载老化测试
采用无铅制程,符合环保RoHS要求
台湾明纬品牌,苏州工厂生产
3年质保

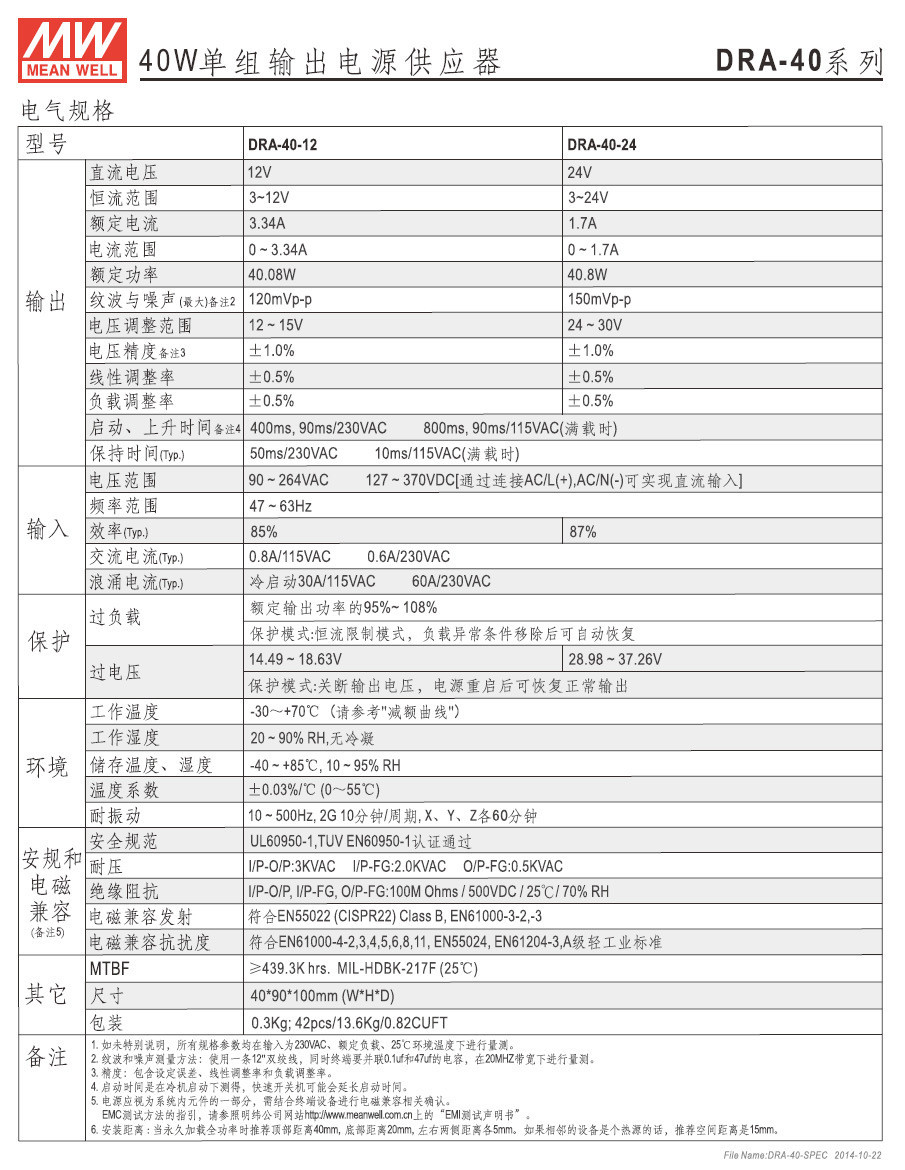

产品参数

直流输出范围 24V,0～1.7A
恒流电压范围 3～24V
输出电压精度 ±1%
纹波与噪声 150mVp-p
效率 87%
输入电压范围 90～264VAC/127～370VDC
输入浪涌电流 冷启动30A/115V,60A/230V
电压设定范围 24～30V
过载保护 额定输出功率达95%～108%时恒流限流，负载正常后自动复原
过电压保护 输出电压28.98～37.26V时关断,重启复原
启动上升保持时间 230VAC满载时400ms,90ms,50ms/115VAC满载时800ms,90ms,10ms
绝缘特性 输入端与输出端间:3KVac,输入端与外壳间:2KVac,输出端与外壳间:0.5KVac,1分钟
工作温度 -30～+70℃(参考温度降载曲线)
抗震动性 10～500Hz,2G 10分钟/周期,XYZ各轴各60分钟
安规认证 通过UL60950-1,TUV EN60950-1认证
电磁兼容标准 发射:EN55022(CISPR22)class B , 谐波:EN61000-3-2,-3
电磁兼容标准 抗干扰: EN61000-4-2,3,4,5,6,8,11,,ENV55024,EN61204-3, A级轻工业标准
平均无故障时间 ≥43.93万小时,MIL-HDBK-217F(25℃)
接线方式 输入端:3点. 输出端:6点螺丝DIN端子
机壳号 962A

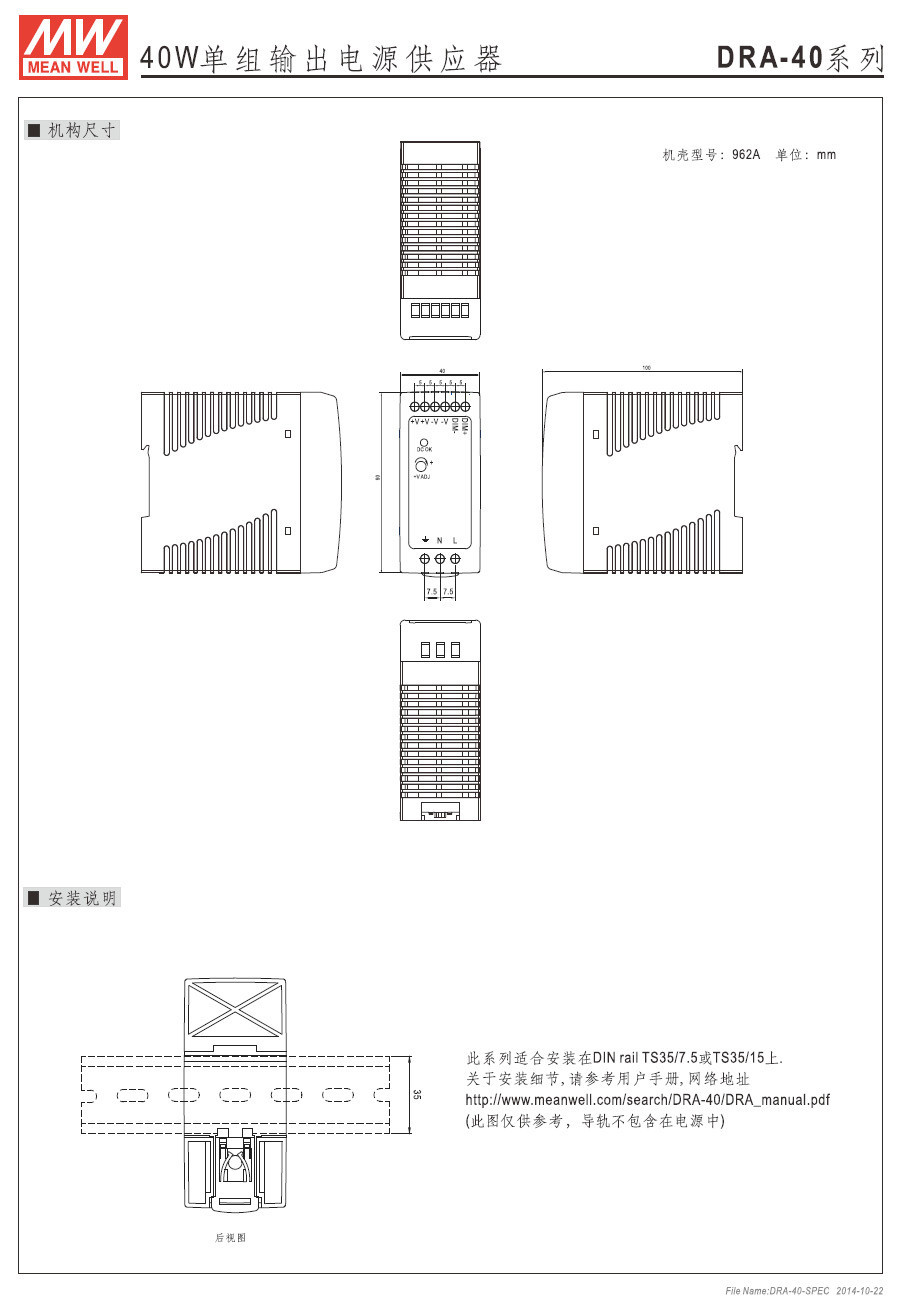

外形尺寸 40×90×100mm(宽×高×深)
重量及包装 0.3公斤/只；每箱42只/13.6公斤,0.023立方米
