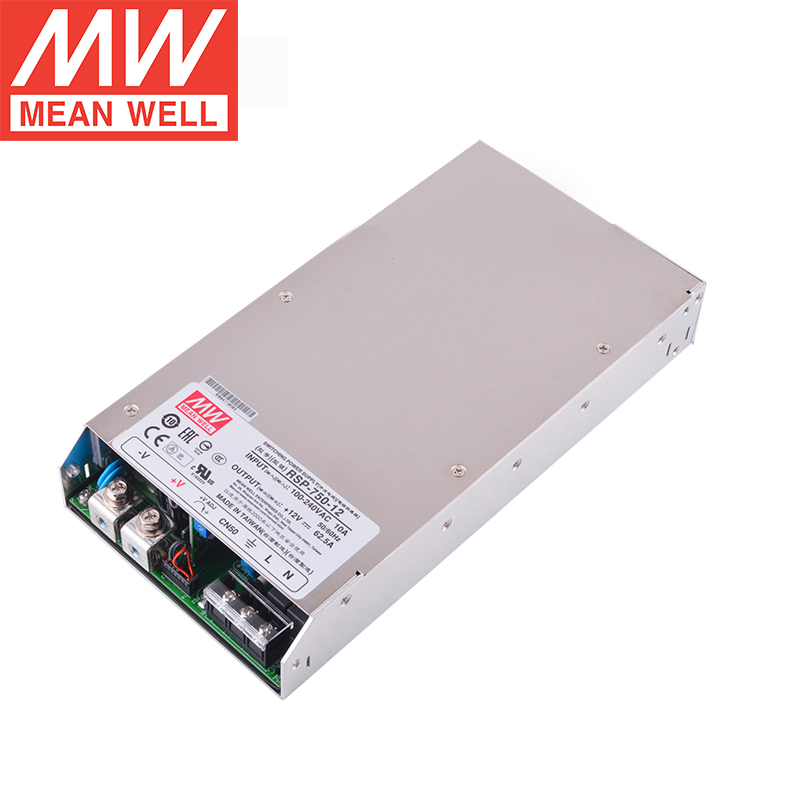

RSP-750-12 750W薄带PFC明纬开关电源

RSP-750-12■ 产品说明
RSP系列是薄型高效率高功率因素机型,其中75瓦-1000瓦 ,2000瓦机型厚度都在1U高度以内,内置主动式功率因素校正电路(PFC)有利于提高能源利用率和减少谐波干扰,机型功能完整。因安规要求,高功率因素的电源机型,是出口欧洲的必选机型。其中1000瓦-3000瓦机型还内建并联功能,可多台并联使用。750瓦以上机型还有输出电压可调的功能。
RSP-750-12■ 主要特点
全球通用全范围交流输入电压
内建主动式功率因素校正功能 PF>0.97,效率高达92%
薄型外观(41mm)
有短路保护/过载保护/过电压保护/过热保护/风扇报警
国际安规认证:UL/CUL/TUV/CB/CE
内建12V/0.1A辅助电源
额定输出电压可调(范围40%～110%额定电压)
过载保护电流可调(范围40%～110%额定电流)
功率密度高达9.5瓦/立方英寸
'直流输出正常'信号输出
具有远端检测,远端控制功能
内置温控风扇散热
LED指示工作状态
100%满载老化测试
采用无铅制程,符合环保RoHS要求
台湾明纬品牌,台湾工厂生产
3年质保
RSP-750-12■ 主要参数
直流输出范围 12V,0～62.5A
输出电压精度 ±1%
纹波 150mV
效率 87%
输入电压范围 90～264VAC/127～370VDC
输入浪涌电流 冷启动, 230V时为40A
电压调整范围 额定输出电压的±10%
功率因素 PF〉0.97/230VAC ； PF〉0.98/115VAC (满载时)
漏电流 过载保护 过电流点在105%～125%，恒流限流,自动检测,自动复原
过电压保护 额定输出电压的115%～135%时关断输出电压,重启复原
过热保护 85℃±5℃(TSW2检测输出二极管散热器), 80℃±5℃(TSW1检测功率晶体管散热器),过温度关断,温度下降后自动恢复
启动上升保持时间 230VAC满载1000ms,50ms,16ms
绝缘特性 输入端与输出端间:3KVAC,输入端与外壳间:2KVAC,输出端与外壳间:0.5KVAC 1分钟
工作温度 -20～+60℃(参见输出降载曲线)
抗震动性 10～500Hz,2G 10分钟/周期,XYZ各轴各60分钟
安规认证 通过UL60950-1,TUV EN60950-1认证
电磁兼容标准 发射:EN55022(CISPR22) class B 谐波:EN61000-3-2,-3
电磁兼容标准 抗干扰: EN61000-4-2,3,4,5,6,8,11,EN55024,EN61000-6-2,EN61204-3,A级重工业标准
平均无故障时间 ≥12.08万小时,MIL-HDBK-217F(25℃)
接线方式 输入:3P/10mm带盖端子排
机壳号 212A
外形尺寸 250×127×41mm(长×宽×高)
重量及包装 1.69公斤/只；每箱6只/10.8公斤/0.0311立方米
