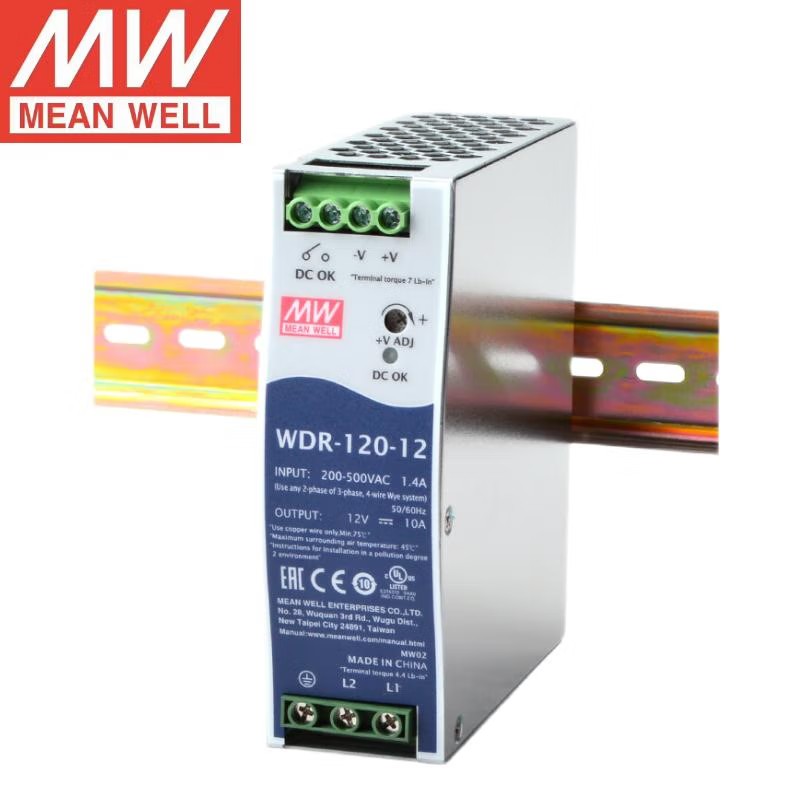

WDR-120-12 120W单相输出PFC明纬电源

WDR-120-12■ 产品说明
宽输入电压范围导轨系列产品，输入电压可高达550VDVC,.效率可达极高的94%;,薄型设计节省了宝贵的导轨安装空间宽度,相比前代产品节省了很多空间。
WDR-120-12■ 主要特点
宽交流输入电压范围180～550VAC
安装于DIN导轨TS35/7.5或15
有短路保护/过载保护/过电压保护/过热保护
国际安规认证UL/CUL/CB/CE
高效率(92%)
内置恒流限制电路
LED指示工作状态
符合UL508(工业控制装备)标准
EN61000-6-2(EN50082-2)工业抗干扰能力
内置DC OK继电器触点信号
自然通风冷却
100%满载老化测试
采用无铅制程,符合环保RoHS要求
台湾明纬品牌,台湾工厂生产
3年质保
WDR-120-12■ 主要参数

直流输出范围 12V,0～10A
输出电压精度 ±1.5%
纹波 80mV
效率 88%

输入电压范围 180～550VAC /254～780VDC
输入浪涌电流 冷启动50A/230V
电压调整范围 12V:12～15V,24V:24～29V,48V:48～58V
过载保护 负载为额定负载的105%～150%，恒流限流，自动复原
过电压保护 12V:16～18V;24V:31～37V;48V:60～67V,关断输出电压,重启复位
过热保护 散热片温度达到85℃±5%时关断输出电压,降温后自动恢复
启动上升保持时间 230VAC满载时2000ms,70ms,50ms
绝缘特性 输入端与输出端间:3KVAC,输入端与外壳间:1.5KVAC,输出端与外壳间:0.5KVAC,输出端与DC OK端:0.5KVAC
工作温度 -25～70℃(参考温度降载曲线)
抗震动性 10～500Hz,2G 10分钟/周期,XYZ各轴各60分钟,安装符合IEC60068-2-6
安规认证 通过UL508,ICE60950-1 CB由SIQ认证 设计参照GL
电磁兼容标准 发射:EN55011(CISPR11) EN55022(CISPR22) EN61204-3 class B , 谐波:EN61000-3-2,-3
电磁兼容标准 抗干扰: EN61000-4-2,3,4,5,6,8,11,ENV50204,ENV55024,EN61000-6-2(EN50082-2), A级重工业标准
平均无故障时间 ≥26.8万小时,MIL-HDBK-217F(25℃)
接线方式 输入端:3点. 输出端:4点螺丝DIN端子
机壳号 992B
外形尺寸 40×125.2×113.5 mm(宽×高×深)
重量及包装 0.65公斤,每箱20只14.公斤,0.033立方米
更多规格书、参数、尺寸、安装安装图纸如下：
