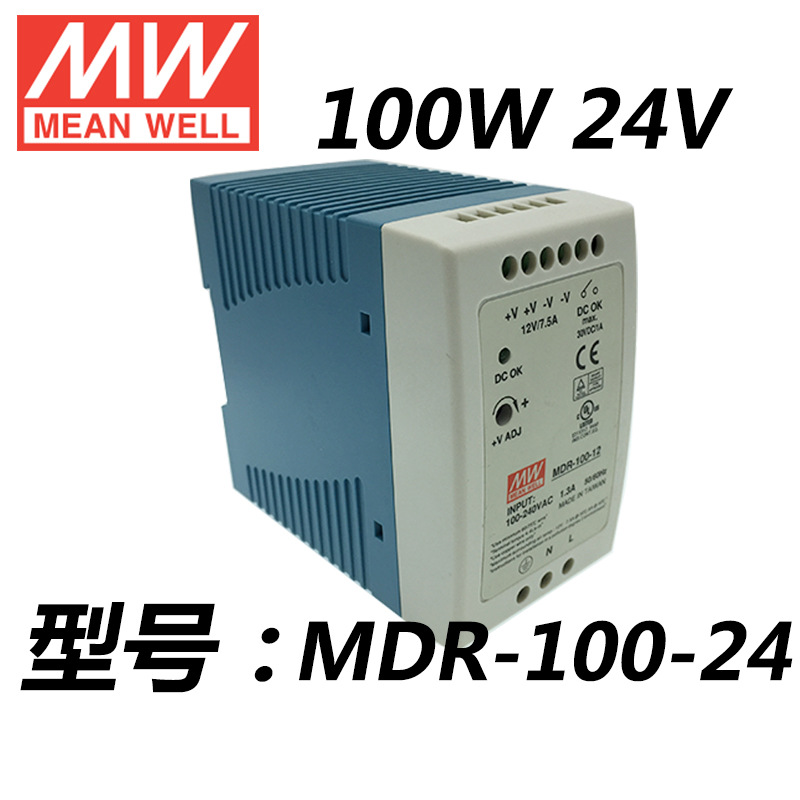

MDR-100-24 100W单工业Meanwell电源

MDR-100产品说明
MDR机型为DIN导轨安装电源,安装快捷省力,适合安装于 DIN rail TS35 / 7.5 或 15。是低空载待机损耗机型,内建主动式功率因因素校正功能,有 DC OK讯号输出,方便外接工况显示,100瓦机型还有过热保护功能。
MDR-100主要特点
全球通用全范围交流输入电压
安装于DIN导轨TS35/7.5或15
空载损耗<1W(符合能源之星要求)
有短路保护/过载保护/过电压保护/过热保护
国际安规认证UL/CUL/TUV/CB/CE
采用ZCS/ZVS技术,降低功率损耗
LED指示工作状态
符合NEC class2/LPS标准
自然通风冷却
DC OK信号继电器触点输出
100%满载老化测试
采用无铅制程,符合环保RoHS要求
台湾明纬品牌,苏州工厂生产
3年质保
MDR-100 主要参数

直流输出范围 12V,0～7.5A
输出电压精度 ±1%
纹波 120mV
效率 85%

输入电压范围 85～264VAC/120～370VDC
输入浪涌电流 冷启动20A/115V,40A/230V
电压调整范围 额定输出电压的0～+20%
过载保护 过电流点在105%～150%时恒流限流自动复原
过电压保护 额定输出电压的125%～150%%时关断,重启复原
过热保护 90℃±10℃(RTH2检测功率晶体管散热器温度), 保护类型:过热关断,温度下降后自动恢复
启动上升保持时间 230VAC满载时3000ms,50ms,50ms
绝缘特性 输入端与输出端间:3KVac,输入端与外壳间:1.5KVac,输出端与外壳间:0.5KVac,1分钟
工作温度 -10～+60℃(参见输出降载曲线)
抗震动性 10～500Hz,2G 10分钟/周期,XYZ各轴各60分钟
安规认证 通过UL508,TUV EN60950-1,UL60950-1认证,符合NEC class2/LPS标准
电磁兼容标准 发射:EN55011,EN55022(CISPR22),EN61204-3 class B , 谐波:EN61000-3-2,-3
电磁兼容标准 抗干扰: EN61000-4-2,3,4,5,6,8,11,ENV50204,ENV55024,EN61000-6-2,EN61204-3, A级重工业标准
平均无故障时间 ≥34.6万小时,MIL-HDBK-217F(25℃)
接线方式 输入端:3点. 输出端:6点螺丝DIN端子
机壳号 973A
外形尺寸 55×90×100mm(宽×高×深)
重量及包装 0.42公斤/只；每箱30只/13.6公斤,0.023立方米
更多规格书、参数、尺寸、安装安装图纸如下：
