LAD 系列应用 - 经济型安控消防电源

LAD 系列应用 - 经济型安控消防电源

       随着科技进步与发展，智能化、数字化产品应用越来越广泛，而消防系统也走向智能化的发展方向。明纬推出的 LAD 系列安消防专用电源更集智能数字通讯/UPS/电池充电器等功能于一体，其小型化设计除了可节省系统整体空间、降低设计成本，并可同时提升系统可靠性。

       其中，LAD 系列更采用 1U 薄型机壳设计，有「TTL 基础款」 (LAD-120/240/360/600) 及「UART 通讯款」(LAD-360/600 x U) 两种以满足不同安消防系统的应用需求。

TTL 基础款 :

设计TTL信号端子，可藉由外部线路检测AC OK、电池未接/反接、电池充满与备电信号。

以下为一简易外部线路外加一直流电压源 V 与限流电阻 R: (最大供电电压为 50VDC，最大吃载电流为 30mA)

UART通讯款：

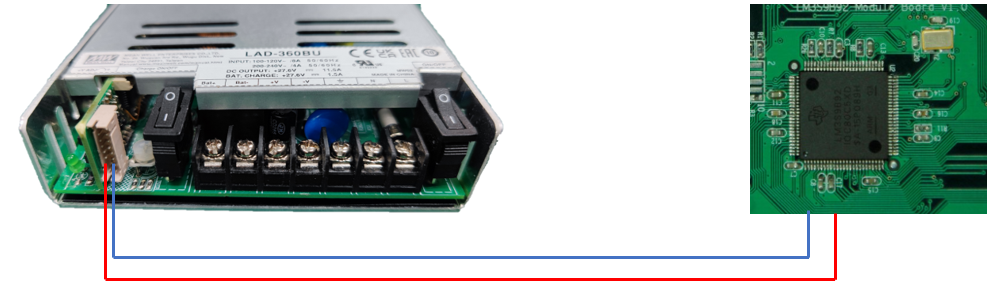

 透过 UART 通讯可与主控板 MCU 直接通讯，读取充电电压、电流、工作状态与故障保护等数据；简化硬件设计，达到智能化控制功能。

应用案例：(消防系统 UPS 备援)

       当市电AC电网正常时，透过LAD-360给后端设备供电；当AC电网断电时，自动启动UPS功能，透过内部继电器切换，改由电池供电给后端设备。

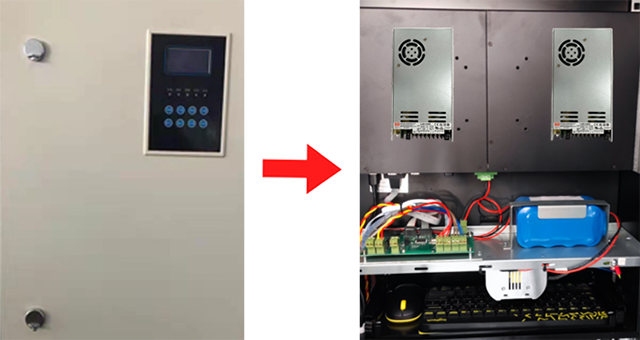

                                          图示: 消防警报系统控制柜
