明纬充电器NPB智能充电曲线与模式设置

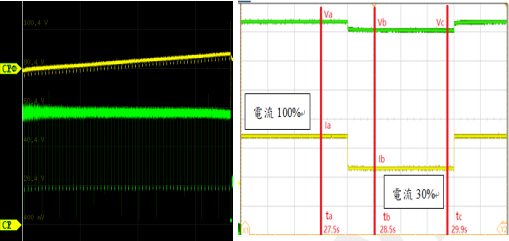

 明纬充电器NPB 智能侦压充电模式， 此功能明纬还有特别申请；其主要的优点是可针对不同充电需求的电池进行 充电。以 NPB-450-72 为例，它的充电范围为 54V ~ 100Vdc，当它设定为智能侦 压模式后，不管是充电电压为 68V 的 A 产牌 A 型号电池或是充电电压为 80V 的 B 产牌 C 型号电池，都可以对其进行充电；但有个限制是电池必须内建 BMS 功能。 智能侦压是利用两种不同充电电流评判电池内阻及暂态电压差(dv/dt 斜 率)，当这两参量变化为正斜率时，充电器就必须中止充电。如图 1 所示，充电 过程会每隔一段时间将充电电流降至 30%，进而产生电压差，然后计算电池的内 阻，进而评判是否要终止充电。

如下表是此模式的優點與特性：

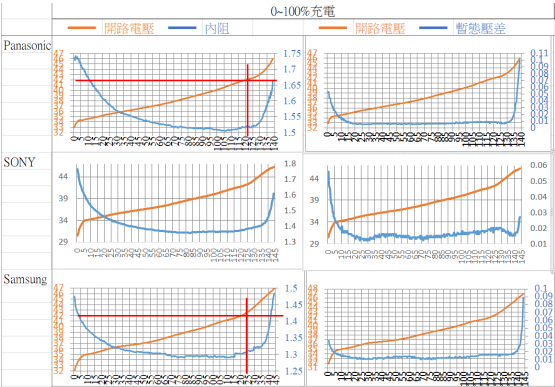

图2中的蓝色曲线是对三个大厂电池进行内阻测量得出的曲线。其形状像一个浴缸，可以分为三个阶段。第一个阶段呈现负斜率变化，第二个阶段几乎是平坦的无变化，第三个阶段呈现正斜率变化。当检测到正斜率变化时就会停止充电。

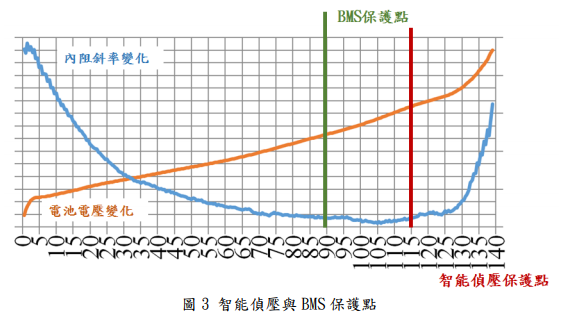

智能监压主要的保护机制是检测电池内阻斜率；根据实测 Panasonic、SONY、Samsung 等品牌锂电池的数据，保护点约在电池电压的 110% ~ 120%，如图3中红色线。但一般 BMS 的保护点约在 90%，如图3中绿色线。从数据观察内阻在 90% ~ 115%间仍属平坦。如果与锂电池 BMS 搭配，目前还是依靠 BMS 的 OVP保护较多。

 明纬充电器 NPB 系列功率范围为 450W 至 1700W，均配备了智能检压功能，可用于各种品牌的电动独轮车、遥控车等电池充电。如需了解产品信息，请联系我们的授权经销商和当地代表，以获得明纬的专业支持。
